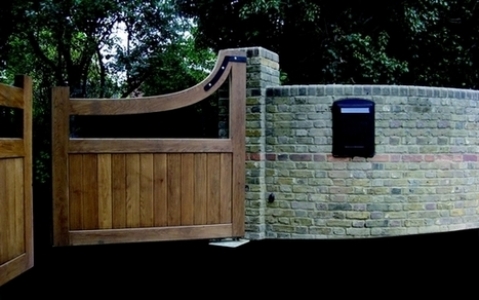

Автоматика для распашных ворот подземной установки Nice M-FAB (МЕ3010)

Комплект автоматики для распашных ворот подземной установки Nice M-FAB (METRO ME3010).

Автоматика рычажного типа подземной установки производства NICE (Италия). Применяется для распашных ворот со створкой до 3 метров, весом до 600 кг. Основная сфера применения - тяжелые бытовые распашные ворота с большой массой и частой интенсивностью эксплуатации.

Устанавливают там, где затруднена установка линейных, либо классических рычажных приводов, а именно при отсутствии выделенных столбов, при наличии опасений, что классическая автоматика для ворот может привлечь к себе внимание, а также при невозможности подобрать иной вид автоматики исходя из характеристик ширины створки и массы ворот.

Состав комплекта:

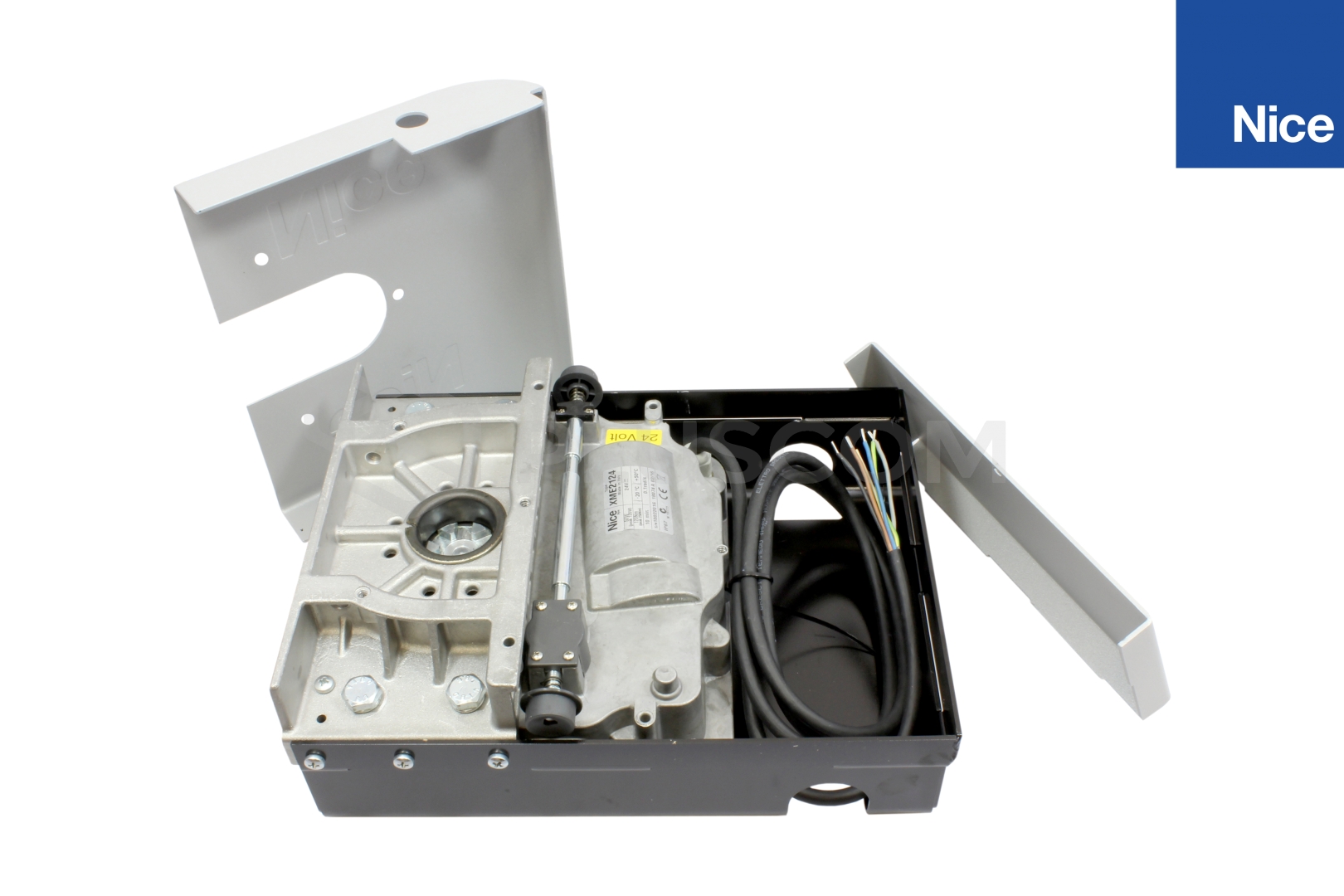

• привод 230В, маслянная ванна, 1 концевик, специальный крепеж, арт. 3010МЕ - 2 шт;

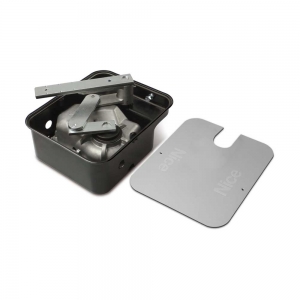

• фундаментная коробка с катафорезным покрытием, арт. MECF - 2 шт;
• блок управления МС800 плавный старт/стоп - 1 шт;
• встраиваемый приемник OXIBD - 1 шт;
• сигнальная лампа ELAC со встроенной усилительной антенной -1 шт;
• фотоэлементы EPM - 1 пара;
• пульт управления ON3EBD с обратной связью - 1 шт;
• механизм разблокировки, арт. MEA2 - 2 шт.

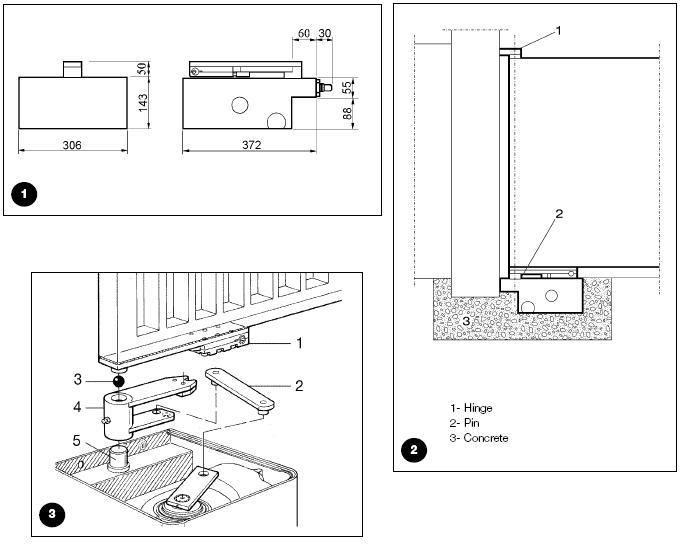

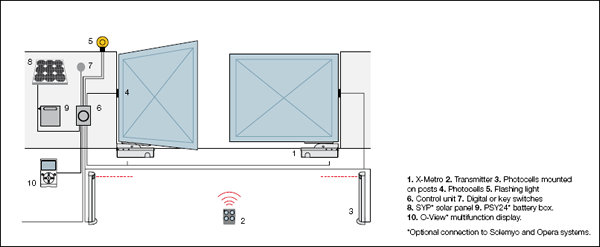

Схема монтажа:

Технические характеристики:

• питание системы - 230В
• скорость - 1,14 об/мин
• интенсивность - 960 циклов в сутки
• номинальный ток - 1.4А
• мощность - 290 Вт
• крутящий момент - 300 Нм
• вес одного привода - 11.5 кг
• размеры в мм - 390х322х194.5 (h)
• температурный режим - -20/+50С

Эксплуатация привода:

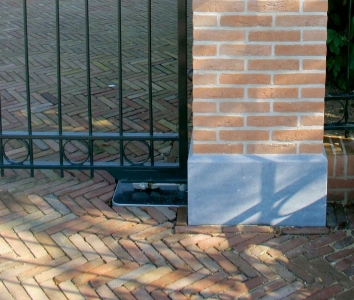

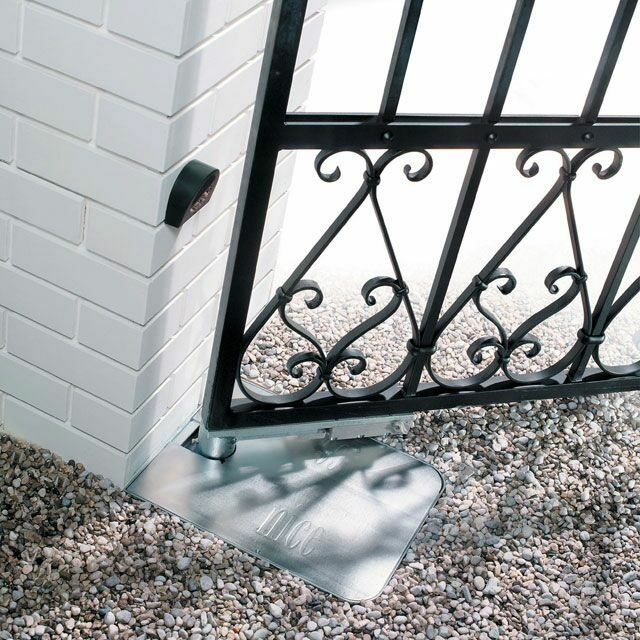

   Фундаментная коробка со скошенными краями Metro Box с катафорезным покрытием или нержавеющая обладает высокой коррозийной устойчивостью.

• Двигатель состоит из деталей, изготовленных из металлических сплавов.
• Возможность разблокировки привода как изнутри так и снаружи при помощи ключа или рычага.
• Электронная регулировка усилия.
• Режим калитки.
• Раздельная регулировка работы двух приводов.
• Возможность подключения электрозамка.
• Плавный старт и плавная остановка.
• Фототест - проверка работоспособности всех систем безопасности при каждом включении. Если элементы безопасности работают исправно - мотор приводится в движение.

Аксессуары:

• МЕА1 - устройство открытия ворот на угол до 360 град с макс шириной до 2.5метра (для версии 24В)
• МЕА5 - рычаг для механизма МЕА3
• МЕА6 - скоба концевого выключателя
• PLA10 - вертикальный электромеханический замок 12В (рекомендуется для створок шириной более 3м)
• PLA11 - горизонтальный электромеханический замок 12В (рекомендуется для створок шириной более 3м)
• PS324 - аккумуляторная батарея со встроенным зарядным кстройством (для версии 24В).
