Откатные ворота в вопросах и ответах. Комплектующие. (Статья)

Автор
Оцените материал
(5 голосов)

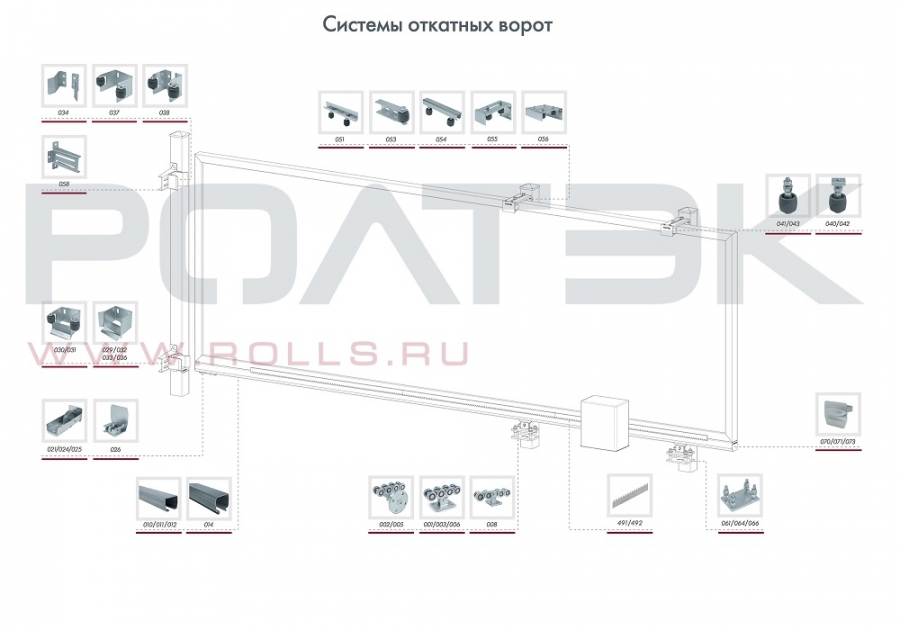

Самонесущие откатные ворота на консольной балке – наиболее распространённый в наших широтах вид ворот. Состоят из набора комплектующих и рамы. Базовый набор, который присутствует у любого производителя – роликовые опоры, направляющая, накатной ролик (опорный), нижний улавливатель, поддерживающий кронштейн с роликами. Также, в зависимости от производителя или желания продавца в состав комплекта могут быть добавлены – заглушка направляющей (пластик, сталь), верхний улавливатель (роликовый, с пластиковыми отбойниками), регулировочные площадки, кронштейны для крепления улавливателей к столбам.

На наш взгляд, правильная формула расчета ширины

бетонного основания – 1/3 от будущего/имеющегося проема

Подготовка бетонного основания:

   Мускульной силой или экскаватором роется яма, размеры которой определяются исходя из размеров будущих ворот, их массы. В интернете часто определяют размер основания исходя из половины проема ворот, что, по нашему мнению, ошибочно и не соответствует действительности. Половина проезда – слишком много для качественных комплектующих. В расчёте бетонного основания необходимо учитывать не проем, а начинать с выбора комплектующих для этих ворот. К примеру, для ворот с проемом 4 метра, Вы можете подготовить основание шириной 80 сантиметров и будете правы, только использовать придется комплектующие с более высокой степенью переносимых нагрузок. На наш взгляд, правильная формула расчета ширины бетонного основания – 1/3 от будущего/имеющегося проема (применимо к качественным комплектующим РОЛТЭК, Combi Arialdo, т.е. к заводским комплектам, производители которых раскрывают предельные нагрузки и проводят соответствующие испытания своей продукции). Глубина бетонного основания рассчитывается и зависит только от глубины промерзания грунта в конкретном регионе (к примеру, испытания итальянских комплектующих, в условиях итальянского климата показывают, что для ворот с проемом 5 метров и массой полотна 500 кг. достаточно бетонной подушки размером 1,5*0,5*0,5 метра, армированного арматурой 12 мм.) К сожалению, в наших широтах данные размеры категорически не подходят по глубине промерзания. Максимальная глубина промерзания грунта в Беларуси – 1,5 метра

Область

Средняя годовая глубина промерзания, см

Максимальная глубина промерзания, см

Витебская область

70

125-140

Минская область

68

129-147

Гродненская область

62

122-142

Могилевская область

74

141-150

Брестская область

61

127-150

Гомельская область

63

127-150

Для чего правильно рассчитывать размер основания?

Грамотный подход в расчете бетонного основания поможет Вам:

  • сэкономить время на подготовку ямы
  • сэкономить на стоимости бетона и работ по бетонированию
  • сделать ворота более эстетичными, уменьшив их общие габариты
  • снизить итоговую массу изделия, уменьшив нагрузку как на комплектующие, так и на автоматику
  • сделать ворота с большим проемом, получив максимум удобства от использования ворот
  • поставить ворота там, где их кажется невозможно установить. Нами реализовано множество объектов, где по заверениям замерщиков от других организаций, установка откатных ворот была не осуществима из-за отсутствия необходимых полутора проемов для отката полотна. Этого стало возможным благодаря применению комплектующих более высокого класса с обязательным детальным расчетом нагрузок.

Гарантия РОЛТЭК и COMBI ARIALDO на все элементы комплекта – 5 лет

КАВ – 2 года

«Северсталь» - 1 год.

Почему большинство монтажных организаций и индивидуальных предпринимателей продолжает считать размер основания, полагаясь на формулу «половина от проема»?

На наш взгляд причин несколько:

  • низкая техническая грамотность продавцов
  • привычка работать «по-старинке», основываясь на устаревших данных
  • желания перестраховаться, в связи с использованием комплектующих низкого ценового сегмента

     Проверенные производители комплектующих для ворот при производстве направляющей шины используют специальные марки стали S355 с повышенным показателем текучести (характеристика, показывающая критическое напряжение, при котором начинается и продолжается деформация без увеличения нагрузки).

Производители:

  • компания КАВ использует штрипс для направляющей из стали марки Сталь25 (http://kupi-vorota.ru) - комплектующие производства Китай, направляющая прокатывается в д.Ельня, Подмосковье.
  • «Компания ДК», в Беларуси продают под торговой маркой «Северсталь» (видимо для придания весомости и звучности комплектующих сомнительного качества, никакого отношения к известному бренду не имеет, кроме использования продукции производства Северсталь и незаконного использования наименования) для направляющей из стали марки Сталь25. Комплектующие производства Китай, направляющая прокатывается в Коломне (http://dk-vorota.ru)
  • компания РОЛТЭК использует штрипс для направляющей из стали марки S355. Направляющая и все элементы комплектующих производятся на заводе в г.Санкт-Петербург (http://www.rolls.ru/)
  • компания Combi Arialdo использует штрипс для направляющей из стали марки S355. Направляющая и все элементы комплектующих производятся на заводе в Италии (http://www.combiarialdo.it/)

Интересным фактом является, что диаметр подшипника

в комплекте «Северсталь», рассчитанном на вес створки до 400 кг.,

меньше чем подшипник в комплекте Микро производства РОЛТЭК,

рассчитанном на массу створки в 350 кг.

     Естественно, специальные марки сталей гораздо дороже обычной, а локализация производства требует дополнительных затрат, но и обеспечивает контроль за качеством производимой продукции. Производители комплектующих сомнительного качества не указывают конкретно ни толщин стали, на разных сайтах разнятся пределы использования комплектующих, отличаются толщины стали в направляющей. Одним из маркетинговых ходов дешевых комплектующих является акцентирование внимания покупателя на размере и толщине направляющей, не указывая при этом марки стали, не обращая внимания на однородность толщины стали и ее геометрии. Мягкость стали приводит к тому, что со временем, направляющая под весом ворот «раскрывается» и ворота выходят из строя. Гарантия РОЛТЭК и COMBI ARIALDO на все элементы комплекта – 5 лет. КАВ – 2 года, «Северсталь» - 1 год.

     Вторая деталь, которая заслуживает особого внимания, это роликовые опоры. Роликовые опоры совместно с направляющей обеспечивают скольжение ворот, их плавных ход. В зависимости от массы ворот различаются и размеры подшипников в опоре, их количество и диаметр. Интересным фактом является, что диаметр подшипника в комплекте «Северсталь», рассчитанном на вес створки до 400 кг. Меньше чем подшипник в комплекте Микро производства РОЛТЭК, рассчитанном на массу створки в 350 кг.
Официальные производители открыто указывают на марку подшипника, пределы их температурного использования. РОЛТЭК ограничивает пределы применения подшипником в опорах температурой до минус 60 градусов по Цельсию. Производители с сомнительной репутацией данных показателей не раскрывают, т.к. никто данных исследований не проводил.
   Остальные элементы комплектов менее значимы для эксплуатации ворот, но при этом делают конструкцию ворот более эстетичной, удобной, расширяют перечень ворот, которые могут быть произведены с использованием фурнитуры того или иного производителя. Глубина предлагаемого ассортимента позволяет судить о качественном подходе как производителя комплектующих, так и о продавце аксессуаров для ворот. Производители с сомнительной репутацией имеют очень скудный ассортимент фурнитуры, ограниченный минимальным наборов составляющих. Это обусловлено, что данные комплекты зачастую обладают низкой ценой и направлены в основном на монтажников с низкой квалификацией, которые не особо заботятся о качестве выпускаемой ими продукции. Данной категории не нужны дополнительные элементы, т.к. они банально увеличивают себестоимость изделия. В наш магазин приезжают клиенты, которые докупают регулируемые площадки под опоры, кронштейны для улавливателей, которые не были им смонтированы в процессе изготовления ворот.
    Существенным отличием между качественными комплектующими и дешевыми комплектами является толщина используемой стали в дополнительных элементах, а также качество сварных швов, геометрии, качестве оцинкования.
     Применение качественных подшипников, специальных сталей в любом случае обуславливает более высокую стоимость по сравнению с низкокачественными комплектами. Для сведения, отпускная цена комплекта «Северсталь» у так называемого «производителя» составляет менее 50 долларов США. Это очень мало и сравнимо со стоимостью куска металла соответствующей массы. Использование комплектующих низового сегмента позволяет изготавливать продавать ворота находясь в рынке, при этом обманывая потребителя о качественных характеристиках ворот, вводя в заблуждение о происхождении комплектов, называя страной производителем Россию. Элементарное визуальное сравнение дешевых комплектов с комплектами среднего и высокого ценового сегмента ставит все на свои места. Уловка с использованием дешевых комплектов проходит лишь с клиентами, которые не особо интересуются всеми составляющими заказываемых ворот, не уделяют должного внимания качеству элементов, полностью доверяя убеждениям производителей ворот о должном качестве комплектом, либо намеренно закрывают глаза, понимая, что с низкой ценой не приходится рассчитывать на должное качество.


Интересуйтесь названием используемой фурнитуры, прочтите отзывы в интернете, посетите сайт производителя комплектующих и сделайте правильный выбор в пользу качества и гарантии долгой службы ворот.

Прочитано 775 раз Последнее изменение Понедельник, 15 февраля 2021 17:03
